A PG-B3 feedback option for compatible Yaskawa drives. It accepts encoder pulse feedback for supported drive-control modes and provides monitor pulse outputs.
| Parameter | Specification |
|---|---|
| Encoder input type | Complementary or open-collector output |
| Input phases | A, B and Z |
| Maximum input frequency | 50 kHz |
| Input high level | 8–12 V |
| Input low level | ≤2 V |
| Encoder power supply | 12 V ±5%, maximum 200 mA |
| Pulse-monitor output | Open collector, maximum 24 V / 30 mA |
| Operating temperature | −10 to +50 °C |
| Humidity | ≤95% RH, non-condensing |
| Protection rating | IP00; install inside the drive enclosure |
| Terminal | Function |
|---|---|
| IP | Encoder power (+12 V DC) |
| IG | 0 V common |
| A1 / B1 / Z1 | Encoder A / B / Z input |
| A2 / B2 / Z2 | A / B / Z monitor pulse output |
| FE | Functional earth / cable shield |

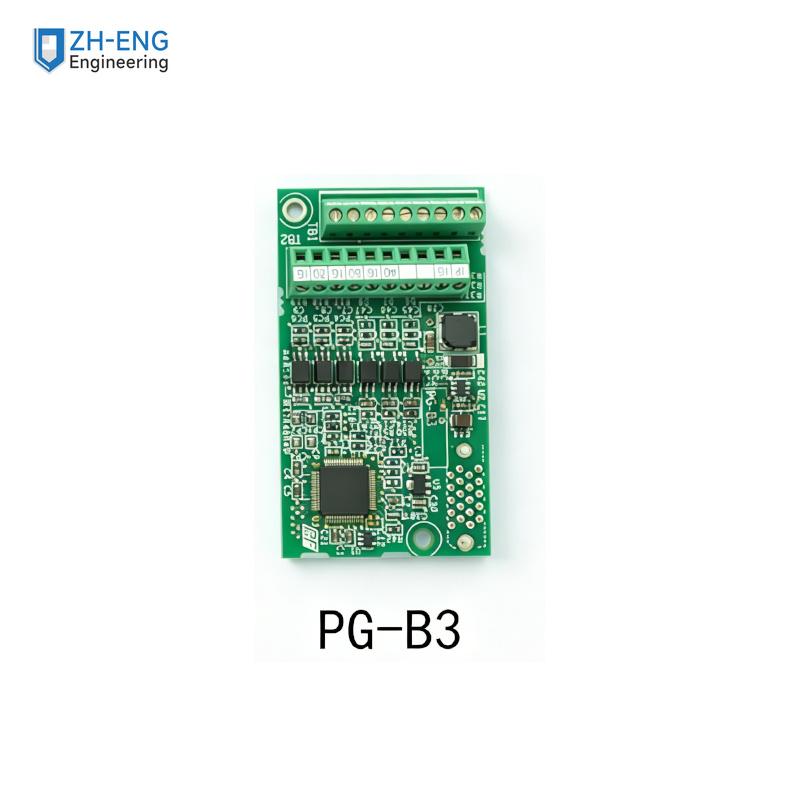

Model PG B3 is shown as a compact green PG B3 interface board with terminal strip and plug connectors. Match the complete model, physical layout and documented interfaces to the installed component before ordering.
Match the complete board or module code, revision, outline and mounting points, connector keying and terminal layout against the original hardware.
Confirm supply, I/O or communication interface, connector pinout, hardware/firmware revision and installed controller generation from the exact label and schematic.
