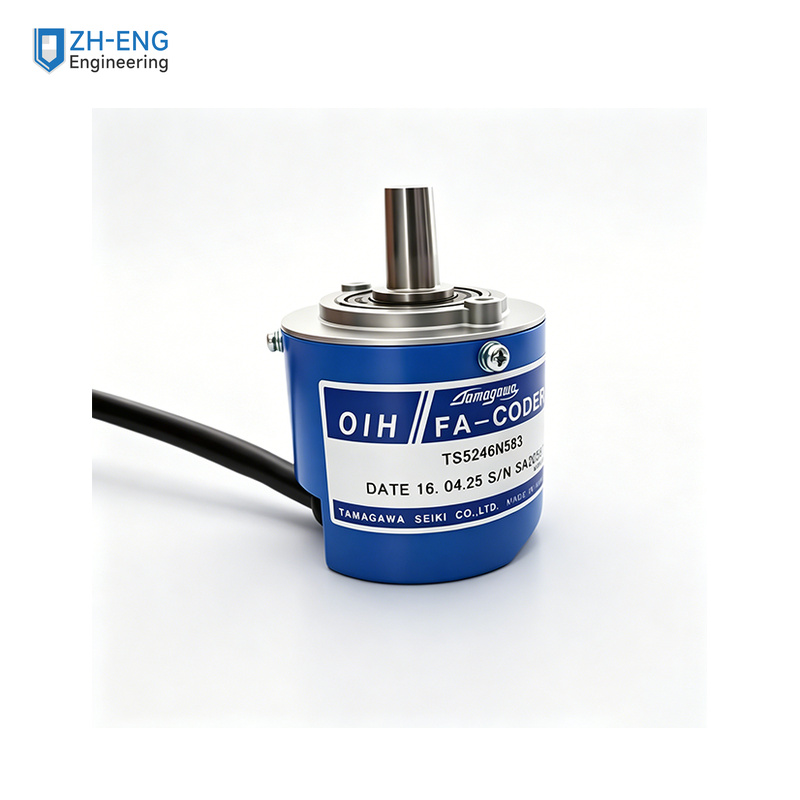

A Tamagawa rotary encoder with a shaft interface and cable connection for elevator motor feedback. Match the encoder signal and mechanical fit to the installed motor and drive.
| Parameter | Specification |
|---|---|
| Model | TS5246N583 |
| Resolution | 8192 PPR |
| Supply voltage | 5 V DC ±5% |
| Output signals | A, /A, B, /B, Z, /Z and U, /U, V, /V, W, /W |
| Output type | Line driver |
| Maximum response frequency | 200 kHz |
| Current consumption | ≤200 mA (no load) |
| Body diameter | 48 mm |
| Shaft interface | 1:10 taper shaft |
| Maximum mechanical speed | 6000 rpm |
| Operating temperature | −20 to +85 °C |
TS5246N583 is identified as a Tamagawa elevator rotary encoder associated with part number DAA633K5-K8A.
Confirm the full encoder and motor nameplates, shaft or bore, pulse count, output type, supply, connector and cable pinout; the TS number alone is not enough for substitution.
No. Match the complete model and revision, manufacturer, connectors, electrical interface, mounting arrangement and approved system documentation.
